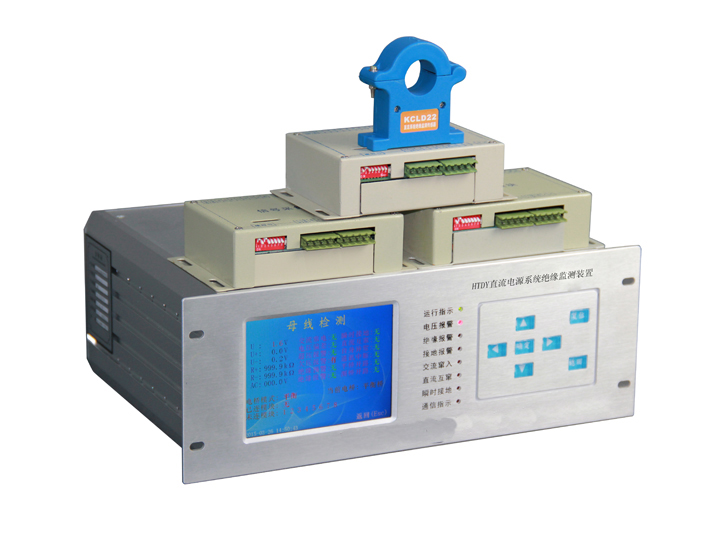

概述

         根据2011年12月国家电网公司制定的《十八项国家电网公司十八项电网重大反事故措施》中的第五项“防止变电站全停及重要客户停电事故”中明确提出了原有的直流电源系统绝缘监测装置，要求增加交流窜直流故障的测记和报警功能。本装置采用实时跟踪信息零处理技术，解决了交流信号窜入直流故障的测记和报警，是作为直流系统逐步改造提升的理想设备。

功能特点

    1、本装置采用Cortex-M3内核的STM32芯片为主控芯片，集成度高，抗干扰能力强，运行速度快，功耗低。
    2、操作界面基于菜单式的人性化设计。
    3、相关的所有参数均可通过菜单进行设置，相关的所有报警均通过声光输出和相应的干接点输出。
    4、准确检测直流电压、模块状态、直流绝缘及接地选线为；*区分母线接地、支路接地，并显示接地电阻阻值；自动分辨两条或两条以上支路同时接地的故障等。
    5、可随时操作界面进入全部支路的巡检操作，以观察全部支路的接地状况。
    6、可随时操作界面进入全部支路的单检操作，分全部支路单检（通过按键循环检测）和选定支路单检（通过按键选定某一支路检测）。
    7、保存显示当前5次的母线绝缘报警记录。
    8、提供检测2段母线的纹波电压和纹波系数。
    9、对CT极性无一致性要求、无方向要求。
    10、信号采集数据采用RS485接口技术，使数据的有效传输距离可达 1000米。
    11、装置提供串行数据通讯接口（RS－232、RS－485）和外部设备连系。
    12、装置提供100M的以太网接口。
    13、支路检测速度快.巡检16路以后的数据时，平均每路巡检时间低于1秒。
    14、本机可以通过参数设定设置交流窜入报警门限（交流有效值）。
    15、装置采用实时跟踪信息零处理技术，解决了交流信号窜入直流故障的测报警。
    16、采用彩屏液晶显示、中文界面、显示直观明了，并带有液晶自动保护功能。
    17、本系统可提供简单的多机连接功能，适用于复杂的多级直流系统中，不会出误报及拒报现象。

    18、纹波测量：采用实时全数字宽带测量、实时测量全范围的直流电源纹波、电压值、并计算纹波系数值，有效记录直流电源中的交流含量。

技术参数

适应环境温度	-10℃～+55℃
适应环境湿度	≤90％
大气压	80-110KPA
直流系统电压等级	220Vdc、110Vdc、48Vdc、24Vdc
装置工作电压	AC/DC 85-265v
母线段数	二段
继电器接点电流	DC220V/3A
母线电压测量精度	±0.5％
母线绝缘电阻测量精度	0-5KΩ误差0.1KΩ，5-50KΩ误差≤5％， 50-100KΩ误差≤10％
继电器动作报警时间	≤2秒
支路绝缘电阻测量精度	0.5-10KΩ误差≤15％，10-25KΩ误差≤20％
交流窜入电压测量范围	0-300V
交流窜入电压测量精度	≤1%
纹波测量范围	0-100V
纹波测量精度	大于1%
装置功耗	≤30W
装置重量	≤8Kg
外型尺寸	（长×高×深）：360×135×280㎜
采集单元外型	155×95×43㎜
