概述

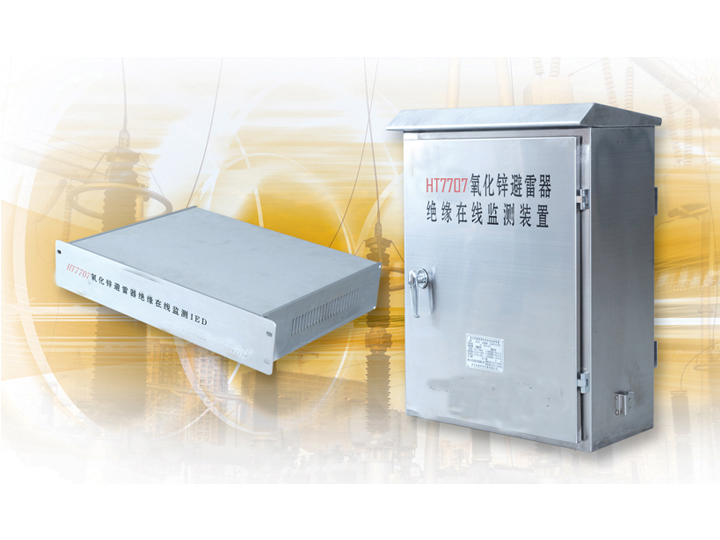

HT7707氧化锌避雷器绝缘在线监测系统，能在线实时监测其运行状态：可以在不停电的情况下对避雷器泄露电流、阻性电流进行实时数据远程传输，从而有效及时的检测避雷器内部缺陷，尤其是阀体受潮、内部组件老化等，避免由于避雷器损坏而引起电网系统故障。
系统特点
★实时监测三相氧化锌避雷器的全电流、阻性电流、参考电压。
★具有RS485、GPRS、IEC61850三种通讯方式,可直接接入大客户DCS系统。
★具有自诊断功能，可以对系统供电电源、温湿度、芯片状态、上电状态、通讯状态进行监控上传。
★灵活的报警方式，报警值可任意设置，可继电器节点输出报警、通讯报警。
★装置采样周期小于5分钟/次，本地能够存储1个月数据，并能通过外部接口导出。
★装置的外壳达到IP55防护等级，防尘、防振、防潮。
技术参数
|
序号
|
项目
|
参数
|
|
1
|
全电流测量范围
|
AC 0.1~50mA
|
|
2
|
全电流测量误差
|
±(标准读数×5%+5μA)
|
|
3
|
阻性电流测量范围
|
AC 0.01~10mA
|
|
4
|
阻性电流测量误差
|
±(标准读数×5%+5μA)
|
|
5
|
参考电压测量范围
|
AC 20~250V
|
|
6
|
参考电压测量误差
|
±(标准读数×1.5%+0.5V)
|
|
7
|
供电电源
|
220V±15% 50Hz
|
|
8
|
工作环境温度
|
-40℃~55℃
|
|
9
|
工作相对湿度
|
5%~95%
|
