概述

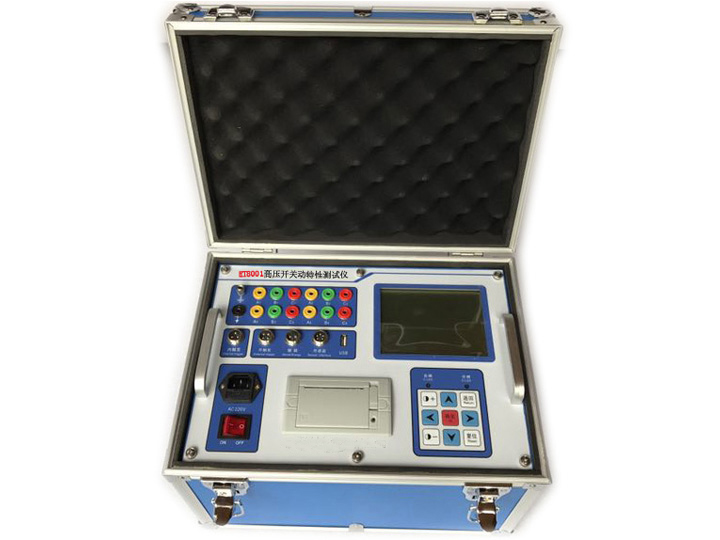

高压开关动特性
测试仪仪器采用工控机架构，适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关，接触器等。加速度测速传感器、旋转测速传感器、直线行程传感器安装极为方便，简捷。内触发、外触发、传感器触发。传感器触发方式可以对手动分合的断路器进行特性试验，如电杆柱上的手动分合开关。 储能输出：仪器可提供直流可调储能电源，一次性接好线后无须倒线就可以随时控制电机储能。 主机大屏幕、直透式、宽温带背光液晶，对比度电子调节。完善的全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。 主机可存储1000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间；USB接口用于数据转移和程序升级。 仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。 内置快速微型打印机，打印所有数据及图谱。
性能特点
1. 时 间: 12个断口的固有分、合闸时间，同相同期、相间同期。
2. 重 合闸: 每断口合－分，分－合,分-合-分；金短时间、无电流间隔时间值。
3.弹 跳: 每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值。
4. 速 度: 刚分、刚合速度，*大速度，时间－行程特性曲线。
5. 行 程: 总行程，开距，超程，过冲行程，反弹幅值。
6. 电 流: 分、合闸线圈的分、合闸电流值、电阻值、电流波形图。
7. 动作电压: 机内提供DC0～270V／20A数字可调断路器动作电源，自动完成断路器的高低压动作试验，测量打印断路器的动作电压值。
技术参数
|
1.使用环境
|
|
输入电源
|
220V±10% 50Hz±10%
|
|
大气压力
|
86～106kPa
|
|
温 度
|
-20～45℃
|
|
湿 度
|
≤80%RH
|
|
2.安全性能
|
|
绝缘电阻
|
＞2MΩ
|
|
介电强度
|
电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
|
|
3.基本参数
|
|
时 间
|
量程
|
16000.0ms
|
|
分辨率
|
0.1ms
|
|
误差
|
≤ 0.1％rad±0.1
|
|
速 度
|
量程
|
20.00m/s
|
|
分辨率
|
0.01m/s
|
|
误差
|
≤1％rad±0.01
|
|
行 程
|
|
量 程
|
分辨率
|
误 差
|
|
真空断路器
|
50.0mm
|
0.1mm
|
≤1％rad±1
|
|
SF6断路器
|
300.0mm
|
|
油断路器
|
1000.0mm
|
|
线圈电流
|
量程 30.00A 分辨率 0.01A 误差 ≤1％rad±1
|
|
线圈电阻
|
量程 27.0KΩ 分辨率 0.1Ω 误差 ≤1％rad±1
|
|
输出电源
|
DC0～270V数字可调／20A 分辨率 1V 误差≤1％rad±1
|
|
尺寸重量
|
340mm(L)×240mm(W)×210mm(H) 10kg
|
