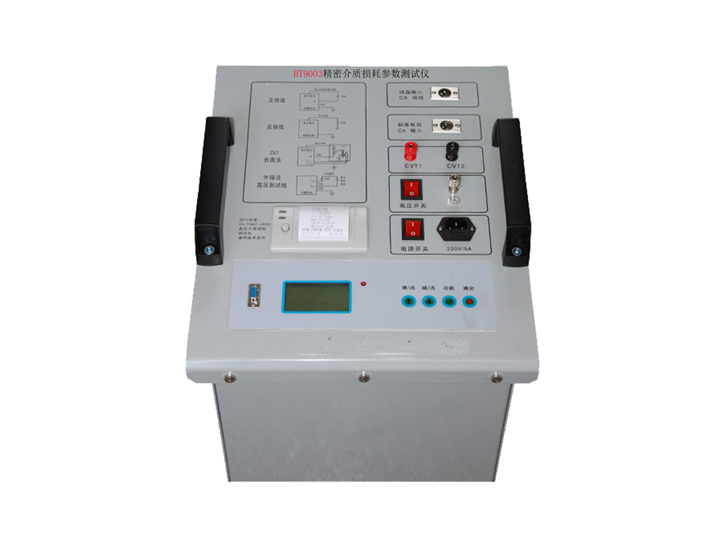

自动抗干扰精密介质损耗测试仪HT9003

关键词：自动抗干扰精密介质损耗测试仪HT9003

产品概述：概述介损测量是绝缘试验中很基本的方法，可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的基本方法。HT…

在线咨询

产品详情图片集锦

概述
介损测量是绝缘试验中很基本的方法，可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的基本方法。HT9003自动抗干扰精密介质损耗测试仪突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供高10千伏的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。

特点
1、仪器采用复数电流法，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。
2、仪器采用了变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。
3、仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作。
4、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。
5、一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。
6、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。
7、设CVT测试功能，可实现CVT的自激法测试，无需外置附件，只需一次测量，C1,C2的电容和介损全部测出。
8、反接线测试采用ivddv技术,消除了以往反接线数据不稳定的现象。
9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV反接线介损测量
10、具有测量高电压介损功能，能够使用高压变压器或串联谐振进行超过10kV电压的介损试验。
12、接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。过流保护功能，在试品短路或击穿时仪器不受损坏。
13、触电保护功能，当仪器操作人员不小心触电时候，仪器会立即切断高压，保障试验人员的安全。

技术参数

准确度	Cx: ±（读数×1%+1pF）
	tgδ: ±（读数×1%+0.00040）
抗干扰指标	变频抗干扰，在200%干扰下仍能达到上述准确度
电容量范围	内施高压： 3pF～60000pF/10kV 60pF～1μF/0.5kV
	外施高压： 3pF～1.5μF/10kV 60pF～30μF/0.5kV
	分辨率： 0.001pF，4位有效数字
tgδ范围	不限，分辨率极大0.001%，电容、电感、电阻三种试品自动识别。
试验电流范围	10μA～1A
内施高压	设定电压范围	0.5～10kV
	输出电流	200mA
	升降压方式	连续平滑调节
	试验频率	45、50、55、60、65Hz单频
		45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
	频率精度	±0.01Hz
外施高压	正接线时极大试验电流1A，工频或变频40-70Hz
	反接线时极大试验电流10kV/1A，工频或变频40-70Hz
CVT自激法低压输出	输出电压3～50V，输出电流3～30A
测量时间	约40s，与测量方式有关
输入电源	180V～270VAC，50Hz±1%，市电或发电机供电
计算机接口	标准RS232接口
打印机	炜煌A7热敏微型打印机
环境温度	-10℃～50℃
相对湿度	<90%
外形尺寸	460×360×350mm
仪器重量	28kg
